Lenovo L2251pwd

Werkzeug & Material

• ·Kunststoff-Spachtel zum Aushebeln
• ·Kreuz-Schraubenzieher (PH1/PH2)
• ·Kleiner Flachschraubenzieher
• ·Zwei 1-kΩ-Widerstände
• ·Lötkolben + Lötzinn
• ·Schrumpfschlauch oder Isolierband

1. 01

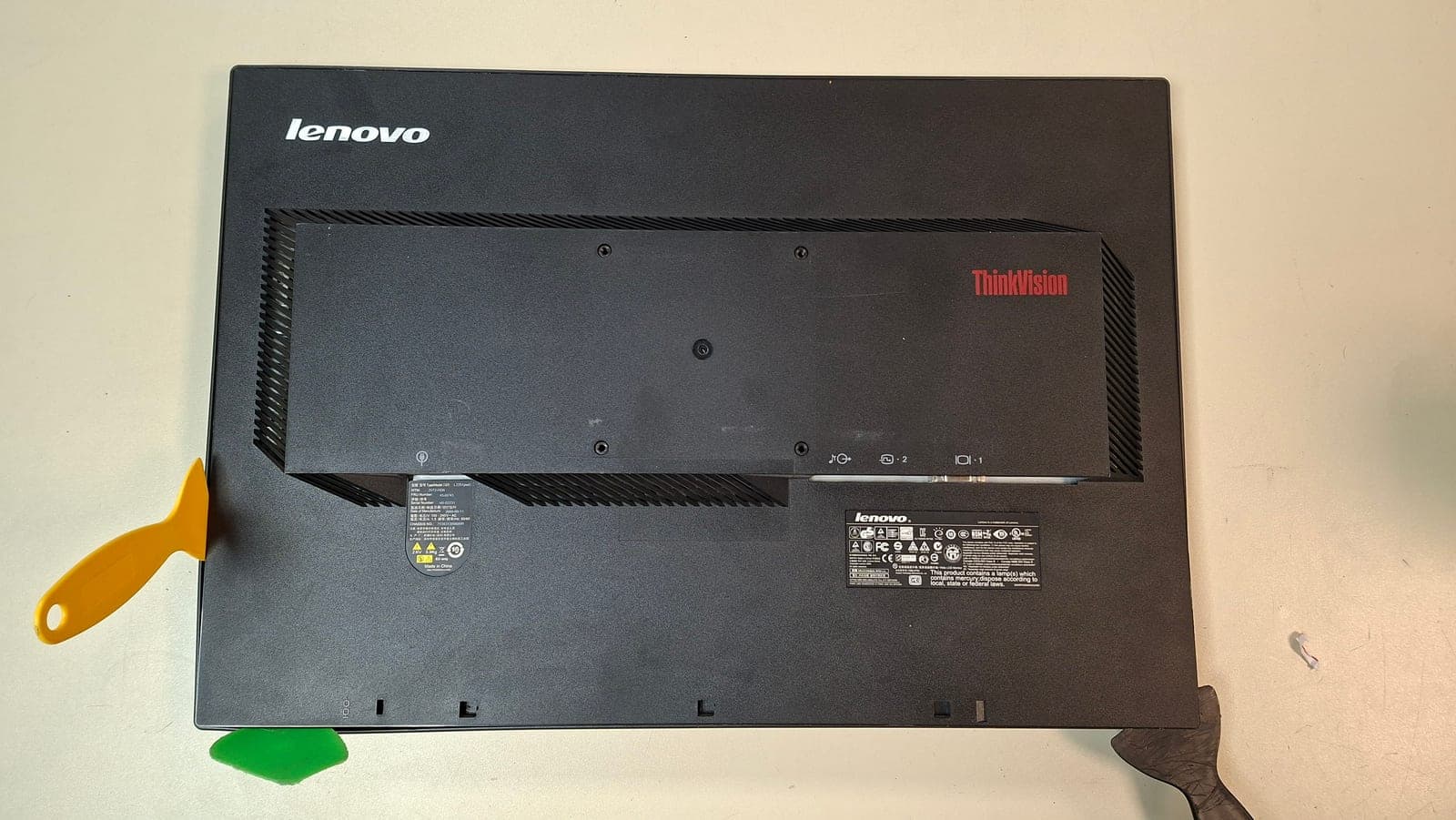

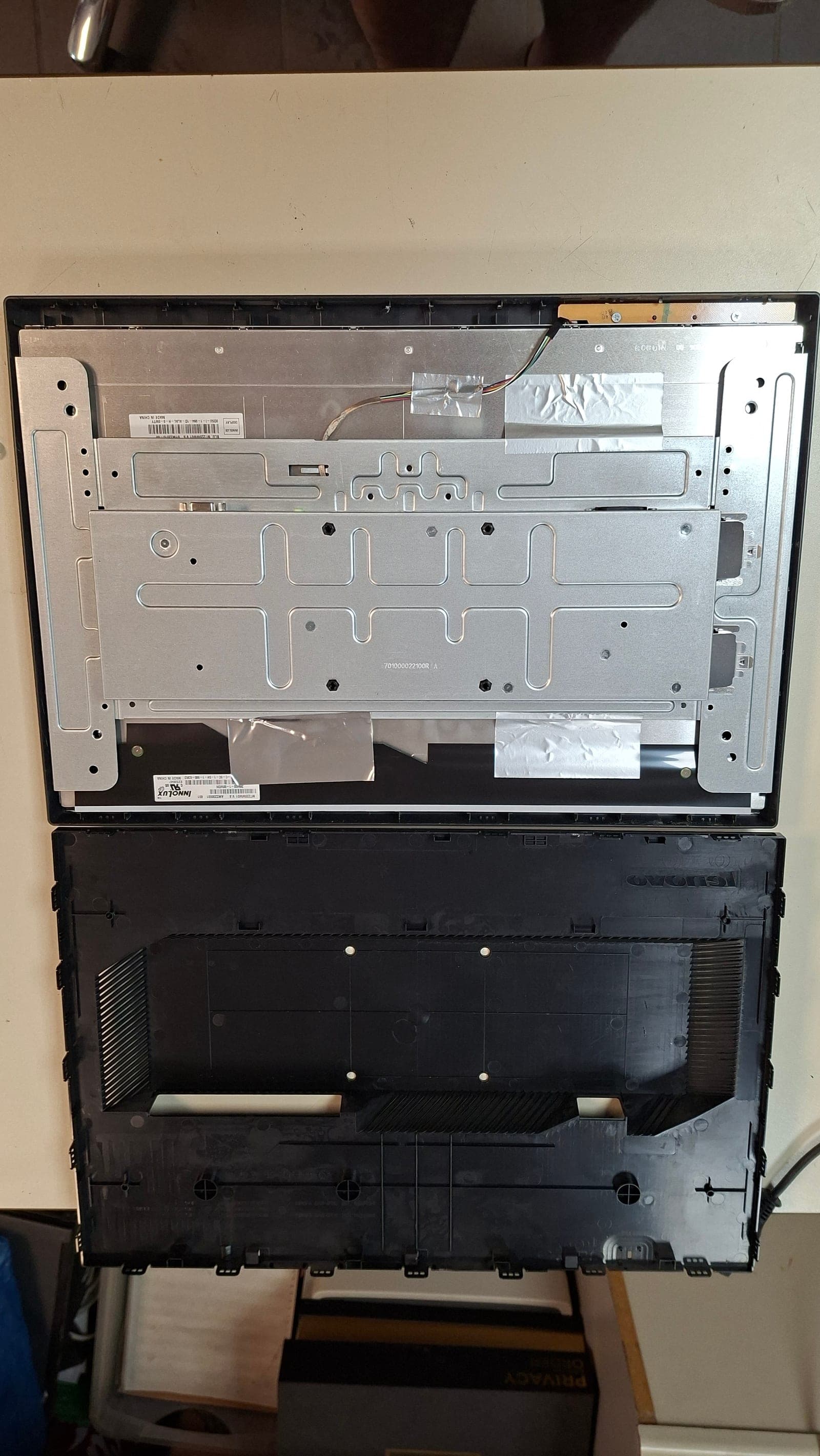

   Rahmen ausklicken

   Von der Rückseite mit Kunststoff-Spachteln den äusseren Rahmen 'ausklicken'. Vorsichtig der Kante entlang, damit keine Klipse abbrechen.



   2 Fotos · ← →

2. 02

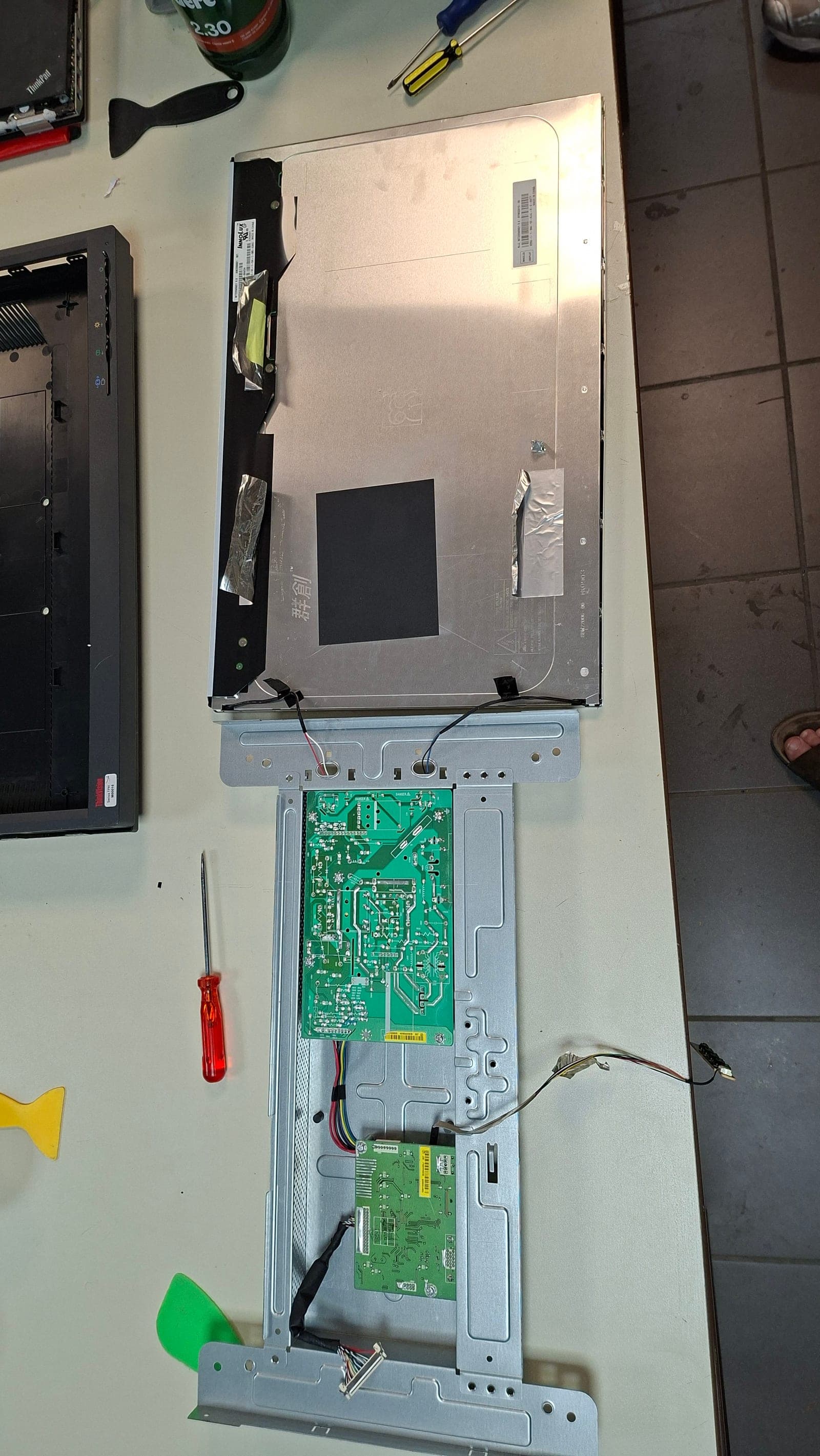

   Elektronik-Gehäuse lösen

   Auf der Rückseite die 4 Schrauben seitlich entfernen. Das Elektronik-Gehäuse lässt sich dann abheben.



   2 Fotos · ← →

3. 03

   LCD-Elektronik freilegen

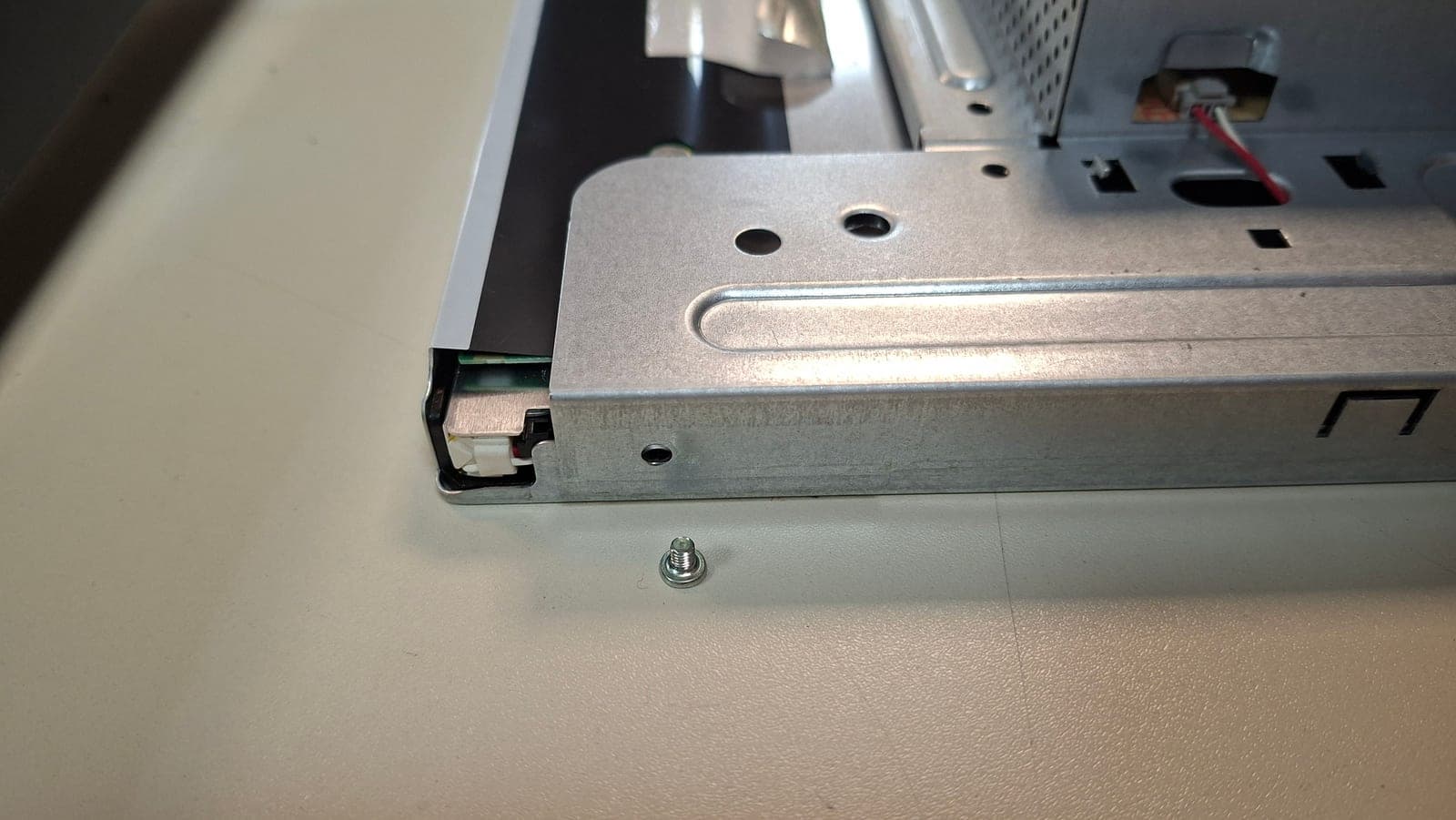

   Am Metallgehäuse: Schrauben lösen, die die Elektronik halten. Klipse entlang des Metallrahmens vorsichtig mit einem Schraubenzieher öffnen. Metallrahmen aufklappen. Darunter erscheinen LCD (schwarze Scheibe) und Hintergrundbeleuchtung (weisse Scheibe). Das LCD ist zusätzlich mit Klebestreifen gesichert — die lassen sich einfach abziehen.

1. 04

   LCD entfernen, Rahmen wieder schliessen

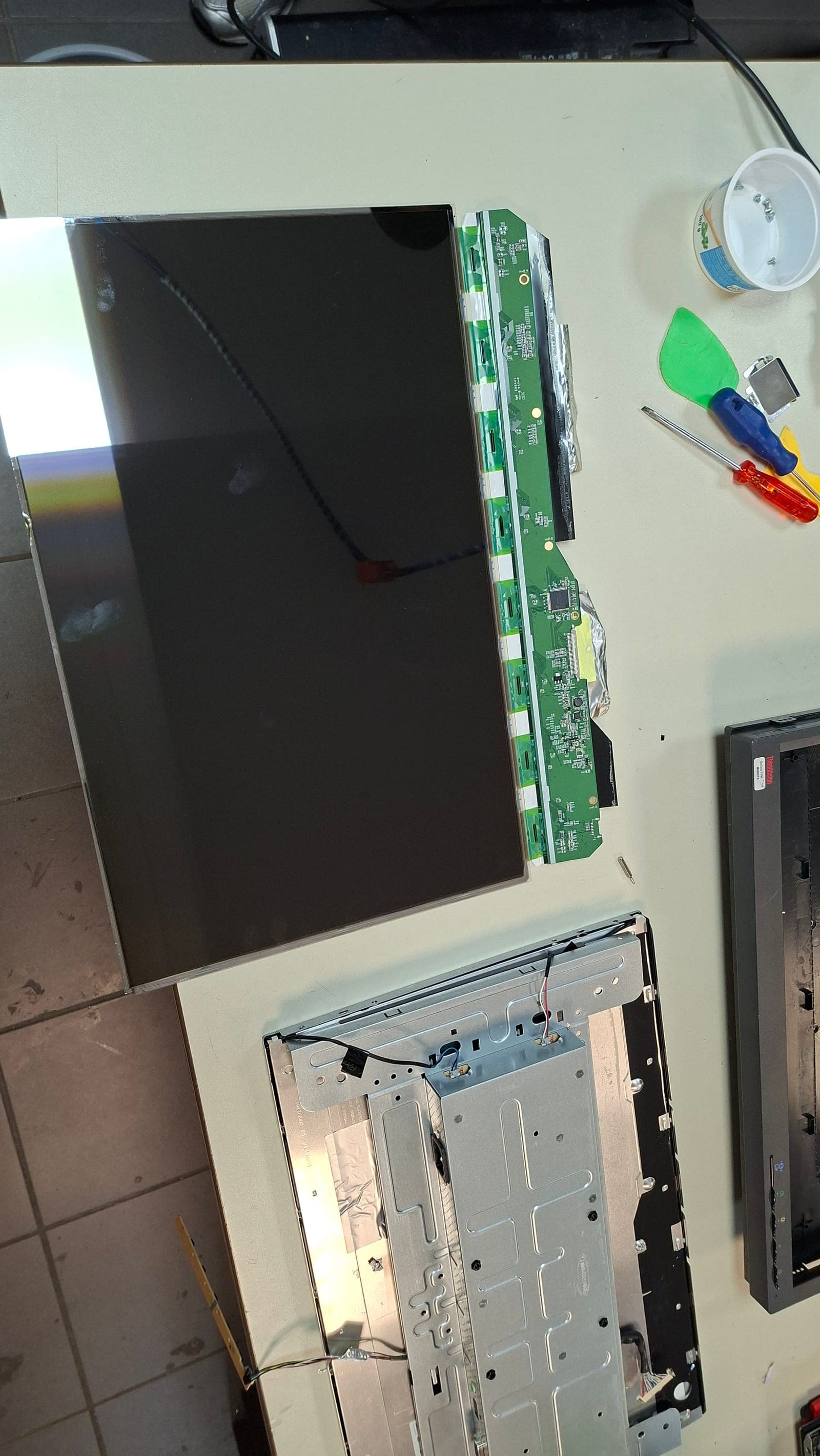

   Schwarze LCD-Scheibe abnehmen. Den Metallrahmen wieder zusammenfügen — die weisse Hintergrundbeleuchtung bleibt geschützt darin. Das ist ab jetzt die leuchtende Fläche.



1. 05

   Bedienelektronik brücken

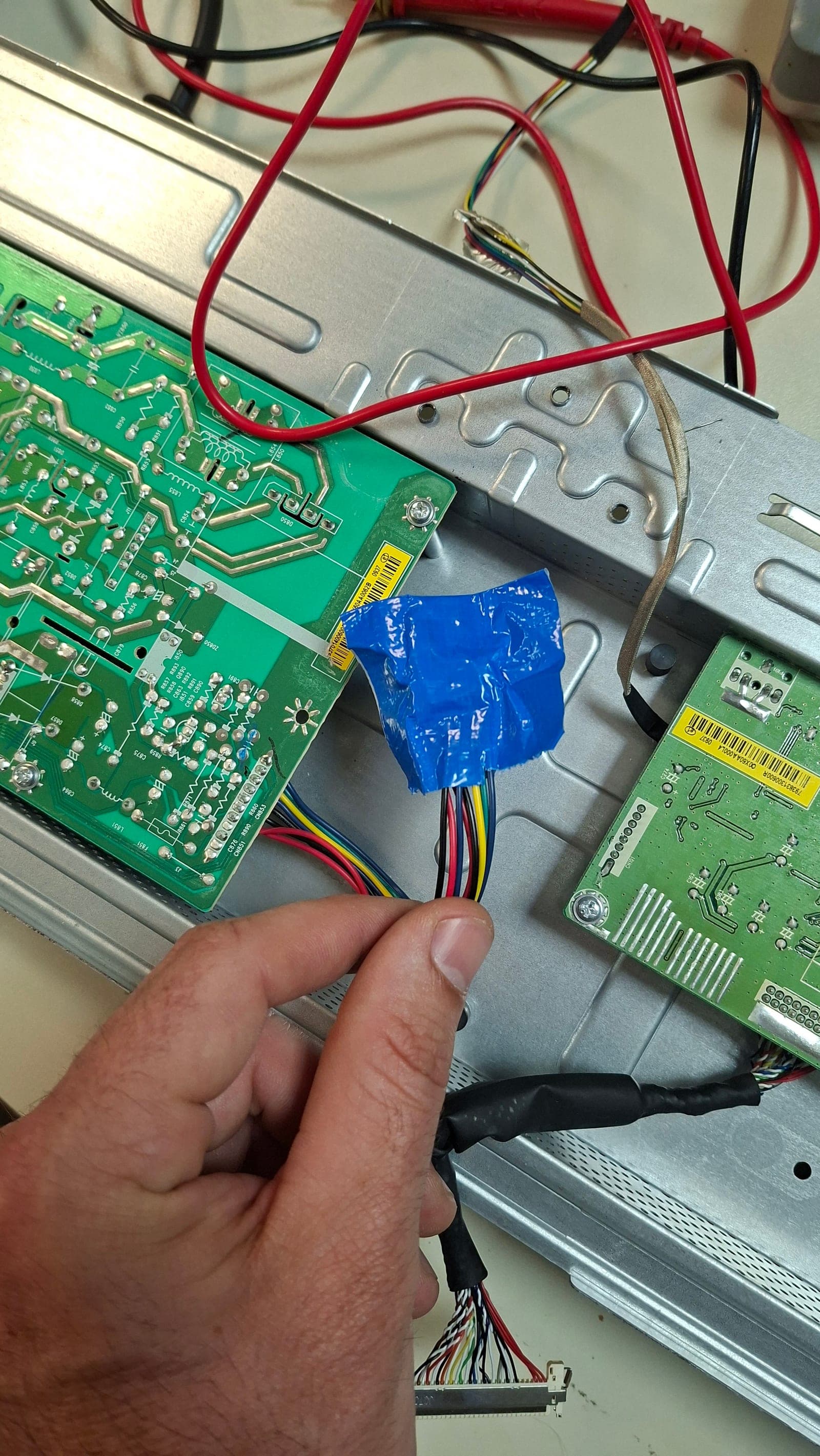

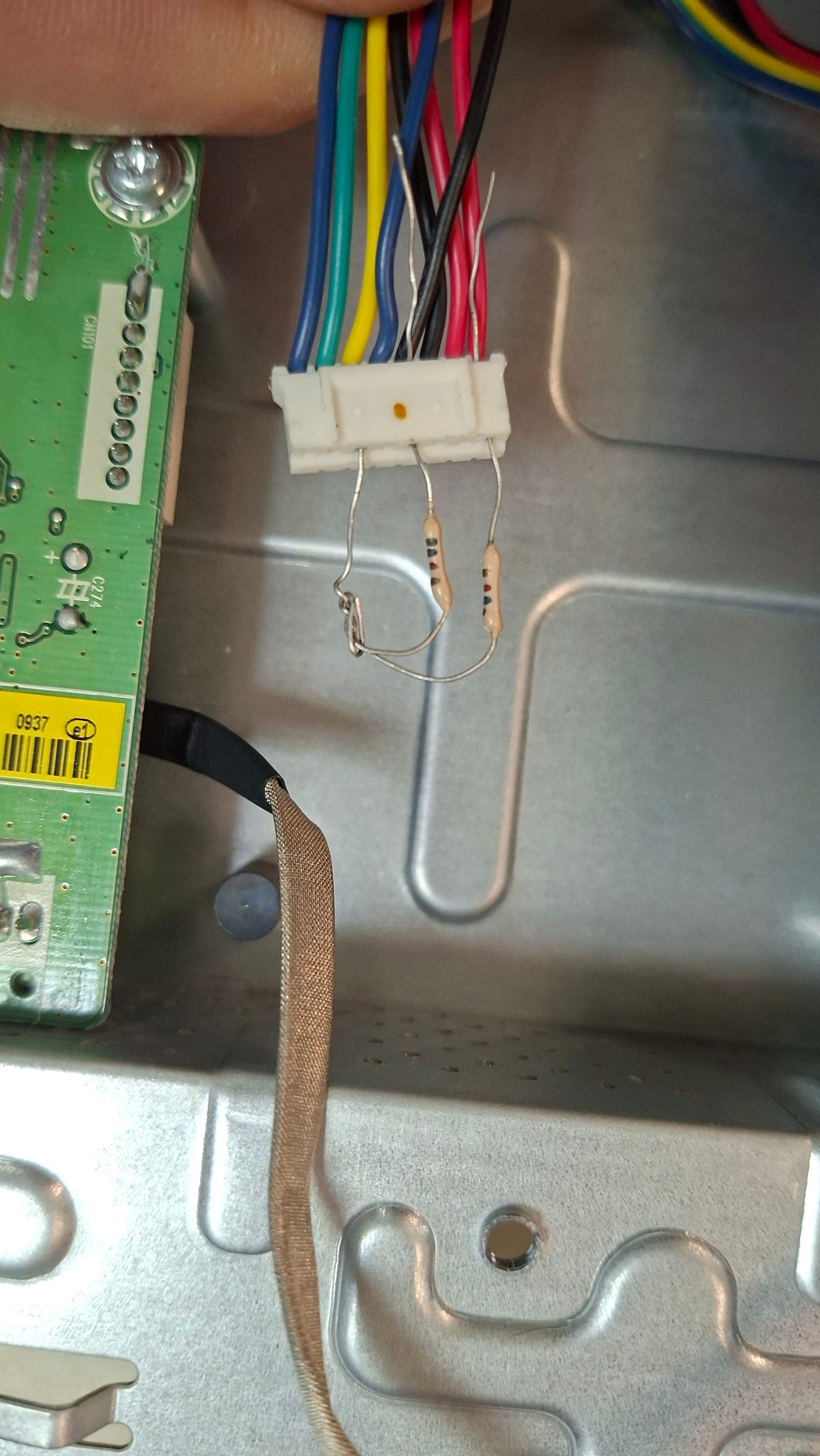

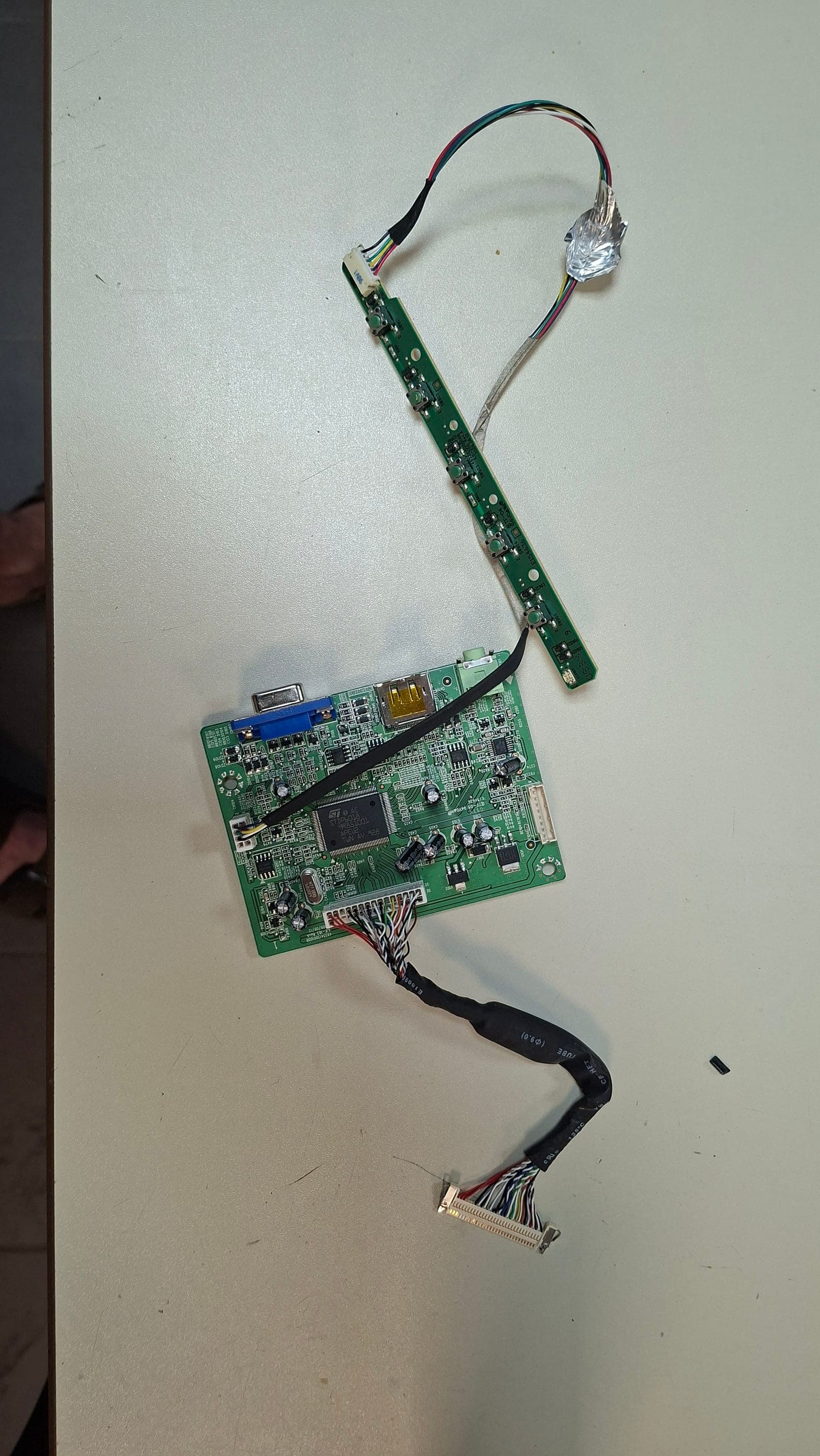

   Jetzt ist das Gerät technisch noch ein Monitor — er muss manuell ein- und ausgeschaltet werden. Für den Leuchten-Betrieb wird die Bedienelektronik entfernt und auf dem verbleibenden Stecker eine Brücke gesetzt. Die Brücke ist ein Spannungsteiler zwischen 5V (rot), GND (schwarz) und dem Signal für die Hintergrundbeleuchtung (gelb): zwei identische Widerstände (~1 kΩ) zwischen Rot↔Gelb und Schwarz↔Gelb.



   3 Fotos · ← →

   Schaltprinzip

   Spannungsteiler: 5V (rot) → 1 kΩ → Backlight-Signal (gelb) → 1 kΩ → GND (schwarz). Die anderen Pins (3,3V, weitere Signale) bleiben unbeschaltet.
